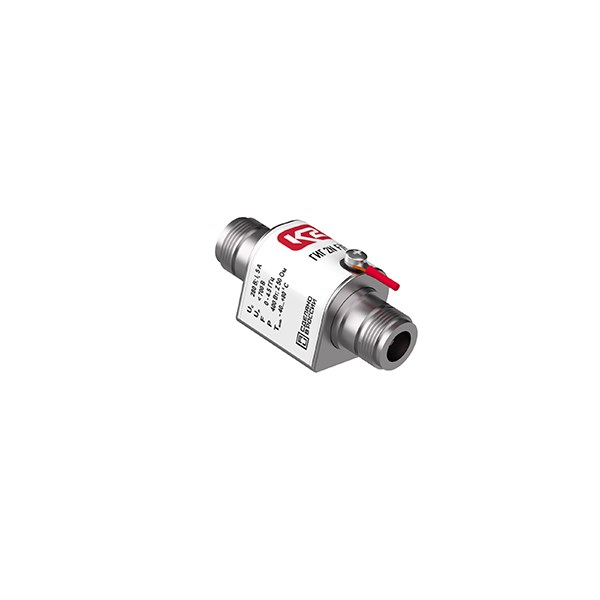

ГИГ 2N F/F - устройство защитное
Артикул:
400935
Вес:
0
кг.
Под заказ
Количество:
УЗИП ГИГ 2N F/F, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
- Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии;
- Диапазон рабочих частот 0÷4.5 ГГц, волновое сопротивление Z = 50 Ом;
- Схема защиты одноступенчатая;
- Первая ступень защиты выполнена на двухэлектродном газонаполненном разряднике с In(8/20) = 20 кА в цепи Линия-Экран;
- Выпускается на максимальное длительное рабочее напряжение Uc = 200/280 В AC/DC, номинальный ток IL = 2.5 А;
- Подключение с помощью разъемов типа N Female/Female в разрыв защищаемой линии;
- Монтаж навесной или на монтажную панель с помощью двух отверстий с резьбой М3.
- Монтаж навесной или на монтажную панель с помощью двух отверстий с резьбой М3.
- Для подключения заземляющего проводника используется винт М3 на лицевой стороне корпуса. Заземляющий проводник должен иметь наименьшую длину.
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
Структура ГИГ 2N F/F, ТУ 3428-002-79740390-2007:
ГИ - серия УЗИП для защиты информационных цепей;
Г - тип корпуса из латуни;
2 - тип модификации;
N F/F - тип разъема N;
ТУ 3428-002-79740390-2007 - номер ТУ.
ГИ - серия УЗИП для защиты информационных цепей;
Г - тип корпуса из латуни;
2 - тип модификации;
N F/F - тип разъема N;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГИГ 2N F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из латуни, количество защищаемых линий - 1, модификация 2, тип разъема N F/F. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии.
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
Документация
- Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
- Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
- Certificate of conformity of the quality management system GOST R ISO 9001-2015
- STEP 3D-модель УЗИП серии ГИГ
-
C2 Номинальный разрядный ток (8/20), In, линия-PE20 кА
-
D1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кА
-
Вес, кг0.095
-
Время срабатывания, tA, линия-РЕ< 100 нс
-
Высота, мм60
-
Гарантийный срок2 года
-
Глубина, мм32
-
Исходная категория k2elУЗИП/УЗИП систем передачи данных/УЗИП для телекоммуникационного оборудования/УЗИП для коаксиальных линий/УЗИП с разъемами типа N
-
Каталожный номер400 935
-
Категория испытаний по ГОСТ IEC 61643-21C2, C3, D1
-
Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляцией
-
Климатическое исполнение по ГОСТ 15150-69УХЛ2.1**
-
Количество в упаковке1, шт.
-
Максимальное длительное рабочее напряжение AC, Uc200 В
-
Максимальное длительное рабочее напряжение DC, Uc280 В
-
Материал корпусалатунь
-
Минимальный заказ1, шт.
-
Монтажнавесной, в разрыв кабеля
-
НаименованиеГИГ 2N F/F - устройство защитное
-
Номинальный ток IL2.5 А
-
Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2
-
Средний срок службы до списания, Тсл.ср.сп≥ 25 лет
-
Средний срок сохраняемости, Т с.ср2 года
-
Средняя наработка до отказа, Тср940 000 часов
-
Статус источникаПод заказ
-
Степень защиты по ГОСТ 14254-2015IP20
-
ТУТУ 3428-002-79740390-2007
-
Цвет корпусасеребристый
-
Ширина, мм24
