ГИР1-Р90N F/F - устройство защитное
Артикул:
400936
Вес:
0
кг.
Под заказ
Количество:
УЗИП ГИР1-Р90N F/F, ТУ 3428-002-79740390-2007 предназначено для защиты антенных входов радио и телевизионного оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0A(B) - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

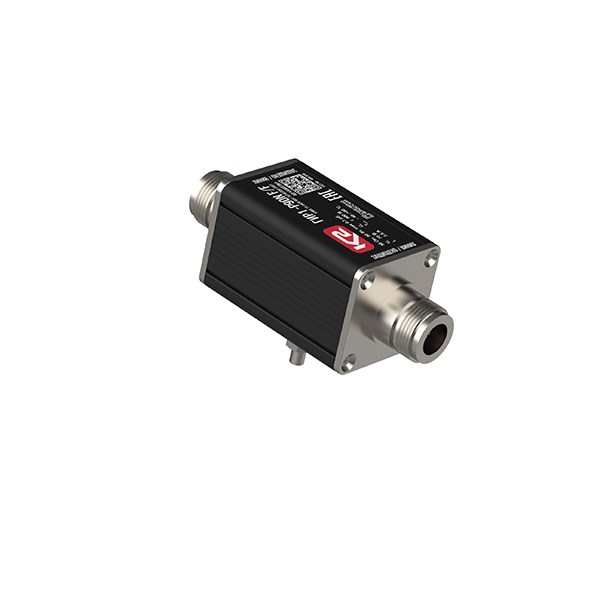

УЗИП ГИР1-Р90N F/F, ТУ 3428-002-79740390-2007 выполнено в корпусе из алюминиевого профиля:
- Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии;
- Монтаж навесной или на монтажную панель в разрыв защищаемой линии, подключение с помощью разъемов типа N Female/Female;
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
- Для подключения заземляющего проводника используется винт М4. Заземляющий проводник должен иметь наименьшую длину.
- Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии;
- Диапазон рабочих частот 0÷2.15 ГГц, волновое сопротивление Z = 50 Ом;
- Схема защиты одноступенчатая;
- Первая ступень защиты выполнена на двухэлектродном газонаполненном разряднике с In(8/20) = 20 кА в цепи Линия-Экран;
- Выпускается на максимальное длительное рабочее напряжение Uc = 50/70 В AC/DC, номинальный ток IL = 2.5 А;- Монтаж навесной или на монтажную панель в разрыв защищаемой линии, подключение с помощью разъемов типа N Female/Female;
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
- Для подключения заземляющего проводника используется винт М4. Заземляющий проводник должен иметь наименьшую длину.
Структура ГИР1-Р90N F/F, ТУ 3428-002-79740390-2007:
ГИ - серия УЗИП для защиты информационных цепей;
Р - тип корпуса из алюминиевого профиля;
1 - количество защищаемых линий;
ГИ - серия УЗИП для защиты информационных цепей;
Р - тип корпуса из алюминиевого профиля;
1 - количество защищаемых линий;
Р90 - cтатическое напряжение пробоя разрядника (при ΔU/Δt = 100 В/с), В;
N F/F - тип разъема N;
ТУ 3428-002-79740390-2007 - номер ТУ.
N F/F - тип разъема N;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГИР1-Р90N F/F, ТУ 3428-002-79740390-2007 - УЗИП производства АО «Хакель» для защиты оборудования по коаксиальным линиям в соответствии с ГОСТ IEC 61643-21, в корпусе из алюминиевого профиля, навесной монтаж, количество защищаемых линий - 1, статическое напряжение пробоя разрядника 90 В при ΔU/Δt = 100 В/с, тип разъема N F/F. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• Предназначено для защиты антенных входов радио и телевизионного оборудования по одной коаксиальной линии.
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.
Документация
- Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
- Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
- Certificate of conformity of the quality management system GOST R ISO 9001-2015
-
C2 Номинальный разрядный ток (8/20), In, линия-PE20 кА
-
D1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кА
-
Вес, кг0.119
-
Время срабатывания, tA, линия-РЕ< 100 нс
-
Высота, мм82
-
Гарантийный срок2 года
-
Глубина, мм45
-
Исходная категория k2elУЗИП/УЗИП систем передачи данных/УЗИП для телекоммуникационного оборудования/УЗИП для коаксиальных линий/УЗИП с разъемами типа N
-
Каталожный номер400 936
-
Категория испытаний по ГОСТ IEC 61643-21C2, C3, D1
-
Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляцией
-
Климатическое исполнение по ГОСТ 15150-69УХЛ2.1**
-
Количество в упаковке1, шт.
-
Максимальное длительное рабочее напряжение AC, Uc50 В
-
Максимальное длительное рабочее напряжение DC, Uc70 В
-
Материал корпусаалюминий
-
Минимальный заказ1, шт.
-
Монтажнавесной, в разрыв кабеля
-
НаименованиеГИР1-Р90N F/F - устройство защитное
-
Номинальный ток IL2.5 А
-
Рабочая температура-40°C...+60°C
-
Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2
-
Средний срок службы до списания, Тсл.ср.сп≥ 10 лет
-
Статус источникаПод заказ
-
Степень защиты по ГОСТ 14254-2015IP20
-
ТУТУ 3428-002-79740390-2007
-
Цвет корпусачерный
-
Ширина, мм31
