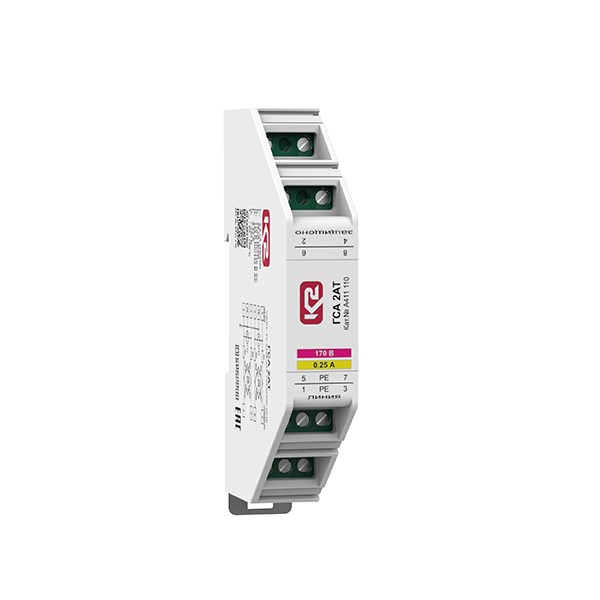

ГСА 2T - устройство защитное
Артикул:
А411109
Вес:
0
кг.
Под заказ
Количество:
УЗИП ГСА 2Т, ТУ 3428-015-79740390-2016 предназначено для применения на объектах железнодорожной инфраструктуры в пределах 0B – 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010 для защиты от импульсных перенапряжений, источниками которых могут быть: удалённые разряды молнии; короткие замыкания и коммутационные процессы в распределительных электрических цепях высокого и низкого напряжения, влияние тяговых сетей.
УЗИП ГСА 2Т, ТУ 3428-015-79740390-2016 размещено в корпусе для установки на DIN-рейку 35 мм:
- Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 4.0 мм²;
- Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике;
- Вторая ступень защиты выполнена на двух TVS-диодах с Рppm = 3000 Вт;
- Согласующие элементы - резисторы;
- Выпускаются на номинальное рабочее напряжение U0 = 170 B DC;
- Номинальный ток IL = 0.25 А;- Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм 4.0 мм²;
- Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике;
- Вторая ступень защиты выполнена на двух TVS-диодах с Рppm = 3000 Вт;
- Согласующие элементы - резисторы;
- Выпускаются на номинальное рабочее напряжение U0 = 170 B DC;
- Способно отводить импульсный ток Iimp(10/350) = 2.5 кА;
- Способно отводить номинальный разрядный ток In(8/20) = 20 кА;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт для заземления на DIN-рейку;
- Обеспечивает гальваническую развязку от земли;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования ГСА 2Т, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для применения на объектах железнодорожной инфраструктуры;
2 – для двух пар проводников;
Т – для аналоговых телефонных линий.
ТУ 3428-015-79740390-2016 - номер ТУ.
2 – для двух пар проводников;
Т – для аналоговых телефонных линий.
ТУ 3428-015-79740390-2016 - номер ТУ.
Теория и особенности применения:
ГСА 2Т – защита оборудование аналоговой телефонной связи (ОТС, МЖС-ПГС, местная, станционная связь и т.д.) в условиях высокого уровня помех и влияния тягового тока. УЗИП ГСА 2Т (ТУ 3428-015-79740390-2016) разработано для применения на объектах железнодорожной инфраструктуры с учётом сложной электромагнитной обстановки и в соответствии с отраслевыми нормативными документами:- Утв. расп. № 2871р «Концепция комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияний тягового тока» в части анализа электромагнитной обстановки (Раздел 6) и требований к УЗИП (п. 8.2.3).
- СТО РЖД 08.024-2015 «Защита от атмосферных и коммутационных перенапряжений. Требования к характеристикам испытательных импульсов воздействий» в части характеристик испытательных импульсных воздействий, используемых при комплексных испытаниях оборудования систем ЖАТ (Табл. 6.3 п. 7);
УЗИП серии ГСА соответствуют требованиям ГОСТ 34012-2016 «Аппаратура железнодорожной автоматики и телемеханики. Общие технические требования» в части:- степени воздействия климатических факторов – классу условий размещения К2;
- стойкости к воздействиям механических нагрузок – классу условий размещения МС2.
Документация
- Декларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
- Certificate of conformity of the quality management system GOST R ISO 9001-2015
- STEP 3D-модель УЗИП серии ГСА Д
-
- гибкий многожильный0.25÷2.5 мм²
-
- жесткий одножильный0.25÷4.0 мм²
-
C2 Номинальный разрядный ток (8/20), In, линия-PE20 кА
-
C2 Номинальный разрядный ток (8/20), In, линия-линия20 кА
-
D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кА
-
D1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кА
-
Вес, кг0.07
-
Вносимая емкость, С, линия-линия≤ 1.5 нФ
-
Время срабатывания, tA, линия-линия< 1 нc
-
Время срабатывания, tA, линия-РЕ< 100 нс
-
Высота, мм106
-
Гарантийный срок5 лет
-
Глубина, мм66
-
Длина зачистки проводников5÷6 мм
-
Исходная категория k2elУЗИП/УЗИП для отраслевых решений/УЗИП для защиты железнодорожной инфраструктуры/УЗИП для систем связи и передачи данных
-
Каталожный номерА411 109
-
Категория испытаний по ГОСТ IEC 61643-21C2, C3, D1
-
Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляцией
-
Климатические факторы по ГОСТ 34012-2016К2
-
Климатическое исполнение по ГОСТ 15150-69УХЛ2.1**
-
Количество защищаемых пар проводников2
-
Количество защищаемых проводников4
-
Количество модулей DIN1
-
Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm3000 Вт
-
Максимальное длительное рабочее напряжение AC, Uc132 В
-
Максимальное длительное рабочее напряжение DC, Uc185 В
-
Материал корпусаPolyamid PA66, UL94 V-0
-
Механические нагрузки по ГОСТ 34012-2016МС2
-
МонтажDIN-рейка 35 мм
-
НаименованиеГСА 2T - устройство защитное
-
Номинальное рабочее напряжение AC, Uo120 В
-
Номинальное рабочее напряжение DC, Uo170 В
-
Номинальный момент затяжки винтовых клемм0.5 H•м
-
Номинальный ток IL0.25 А
-
Положение в пространствевертикальное
-
Рабочая температура-60°C...+80°C
-
Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2
-
С2 Уровень напряжения защиты, Up, линия-линия≤ 380 В, при I=1 кА (8/20)
-
С2 Уровень напряжения защиты, Up, линия-РЕ≤ 1100 В, при I=1 кА (8/20)
-
С3 Уровень напряжения защиты, Up, линия-PE≤ 900 В, при ΔU/Δt=1 кВ/мкс
-
С3 Уровень напряжения защиты, Up, линия-линия< 252 В, при ΔU/Δt=1 кВ/мкс
-
Скорость передачи данных (частота среза)1 Мбит (1 МГц)
-
Средний срок службы до списания, Тсл.ср.сп≥ 25 лет
-
Средний срок сохраняемости, Т с.ср2 года
-
Статическое напряжение пробоя разрядника, экран-PE230 В ± 20% , при ΔU/Δt=100 В/с
-
Статус источникаПод заказ
-
Степень защиты по ГОСТ 14254-2015IP20
-
Тип клеммвинтовые
-
Тип корпусамоноблочный
-
ТУТУ 3428-015-79740390-2016
-
Цвет корпусасерый
-
Ширина, мм18
