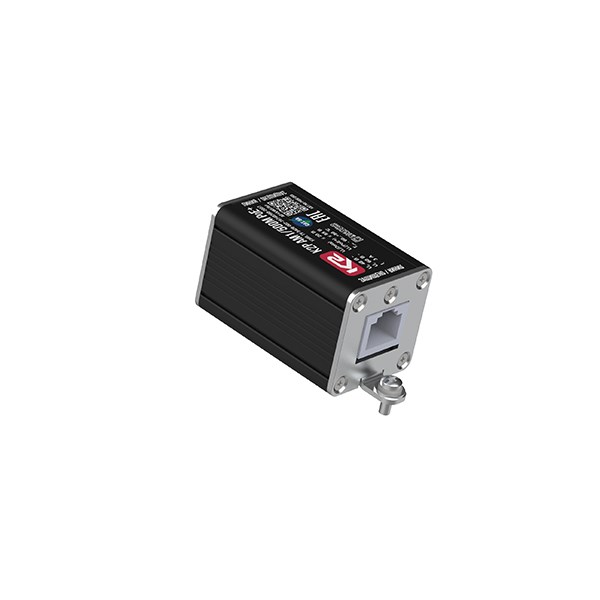

К2Р АМ1/500М PoE+ - устройство защитное
Артикул:
Р400065
Вес:
0
кг.
Под заказ
Количество:
Устройство К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6А с интерфейсом Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006) в пределах 0B - 2 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1.
УЗИП К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 - однопортовые УЗИП оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6А с интерфейсом Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс):
К2Р - продуктовое направление УЗИП АО «Хакель»;
- Предназначено для защиты сетевого оборудования категории Cat.6 и Cat.6А с поддержкой передачи питания;
- Устанавливается в помещениях, шкафах, контейнерах, стойках;
- Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.);
- Защита проводников пар передачи данных и пар питания между собой выполнена на тиристорах, между проводниками и землёй - на газонаполненных разрядниках;
- Выпускается на номинальное рабочее напряжение Uo = ±48 В; номинальный ток IL = 3 А;
- Способно пропускать импульсный ток ITotal(10/350) = 1 кА;
- Выпускается на номинальное рабочее напряжение Uo = ±48 В; номинальный ток IL = 3 А;
- Выполнено в алюминиевом корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости);
- Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45);
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
- Проводник защитного заземления подключается к корпусу с помощью винта М3 и кабельного наконечника.
Структура наименования К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007:
АМ - серия УЗИП оборудования Ethernet и PoE для возможности крепления на монтажной панели (плоскости);
1 - количество защищаемых портов;
500М - полоса частот, МГц;
PoE+ - с поддержкой передачи питания поверх данных;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р АM1/500М РоЕ+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.6 и Cat.6 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе с двумя внешними выступами для возможности крепления на монтажной панели (плоскости), количество защищаемых портов - 1, Uo = ±48 В DC. IL = 3 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• Совместимость с сетевыми стандартами: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
• Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В: PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.
Документация
- Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
- Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
- Certificate of conformity of the quality management system GOST R ISO 9001-2015
- Листовка "УЗИП оборудования Ethernet и PoE", 2024
- STEP 3D-модель УЗИП серии К2Р АМ1
-
B2 Уровень напряжения защиты, Up, линия PoE-линия PoE≤ 75 В, при 1 кВ/ 25 А
-
B2 Уровень напряжения защиты, Up, линия данных-линия данных≤ 15 В, при 1 кВ/ 25 А
-
C2 Номинальный разрядный ток (8/20), In, линия-PE2 кА
-
C2 Номинальный разрядный ток (8/20), In, линия-линия200 А
-
C2 Суммарный разрядный ток, Itotal (8/20)10 кА
-
D1 Суммарный импульсный ток, Itotal (10/350)1 кА
-
Вносимая емкость, С, линия-PE≤ 0.5 пФ, f = 1 МГц
-
Вносимая емкость, С, линия-линия≤ 7 пФ, f = 1 МГц
-
Время срабатывания, tA, линия-линия< 1 нc
-
Время срабатывания, tA, линия-РЕ< 100 нс
-
Высота, мм71
-
Гарантийный срок5 лет
-
Глубина, мм36
-
ГОСТГОСТ IEC 61643-21-2014
-
Измеренное значение ослабления сигнала≤ 3 дБ (до 500 МГц)
-
Исходная категория k2elУЗИП/УЗИП систем передачи данных/УЗИП оборудования Ethernet и PoE/Для установки на монтажную панель/Cat.6 и Cat.6а на монтажную панель
-
Каталожный номерР400 065
-
Категория испытаний по ГОСТ IEC 61643-21B2, C2, D1
-
Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляцией
-
Категория согласно стандартам: ISO/IEC 11801:2010 и TIA/EIA-568BCat.6a
-
Климатическое исполнение по ГОСТ 15150-69УХЛ2.1**
-
Количество в упаковке1, шт.
-
Количество защищаемых пар на один порт4
-
Количество защищаемых портов1
-
Максимальное длительное рабочее напряжение DC, Uc9 В
-
Максимальное длительное рабочее напряжение PoE DC, Uc60 В
-
Материал корпусаалюминий
-
Минимальный заказ1, шт.
-
МонтажDIN-рейка 35 мм
-
НаименованиеК2Р АМ1/500М PoE+ - устройство защитное
-
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)1,2, 3,6, 4,5, 7,8
-
Номинальное рабочее напряжение DC, Uo6 В
-
Номинальное рабочее напряжение PoE DC, Uo48 В
-
Номинальный ток IL3 А
-
Номинальный ток PoE3 A
-
ОКПД 227.12.23.190
-
Перекрестная наводка на передающем конце≤ 35 дБ (до 500 МГц)
-
Полоса частот500 МГц
-
Рабочая температура-60°C...+80°C
-
Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2
-
С2 Уровень напряжения защиты, Up, линия-РЕ≤ 450 В, при 2 кВ/1 кА
-
С3 Уровень напряжения защиты, Up, линия PoE-линия PoE≤ 85 В, при ΔU/Δt=1 кВ/мкс
-
С3 Уровень напряжения защиты, Up, линия данных-линия данных≤ 20 В, при ΔU/Δt=1 кВ/мкс
-
С3 Уровень напряжения защиты, Up, линия-PE≤ 600 В, при ΔU/Δt=1 кВ/мкс
-
Скорость передачи данных (частота среза)10 Гбит/с
-
Способ передачи питанияPoE+, PoE++ (4PPoE, схема А, В)
-
Средний срок службы до списания, Тсл.ср.сп≥ 13 лет
-
Средний срок сохраняемости, Т с.ср2 года
-
Средняя наработка до отказа, Тср116 000 часов
-
Статус источникаПод заказ
-
Степень защиты по ГОСТ 14254-2015IP20
-
Тип клемм8Р8С (RJ45)/8Р8С (RJ45)
-
ТН ВЭД8536 30
-
ТУТУ 3428-002-79740390-2007
-
Устойчивость к переменному току 50 Гц, линия-РЕ2 A
-
Цвет корпусачерный
-
Ширина, мм31
