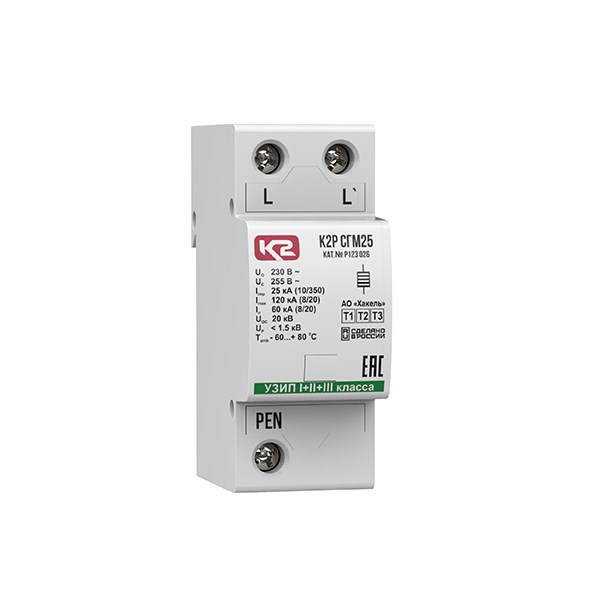

К2Р СГМ25 - устройство защитное
Артикул:
Р123026
Вес:
0
кг.
Под заказ
Количество:
Устройство К2Р СГМ25, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений, допустимых для оборудования Up - УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
К2Р СГМ25, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II, III на основе многокамерного газонаполненного разрядника.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Предназначено для защиты фазного или нулевого проводников в сетях переменного тока.
• Выпускается на номинальное рабочее напряжение Uо = 230 B AC.
• Способно отводить импульсы тока Iimp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при Iimp, Up < 1500 В.
• Отключающая способность сопровождающего тока Ifi = 1 кА.
• Применяется в сетях с системой заземления типа TN-С, TN-S, TT и IT.
• Двойные клеммы позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
Структура наименования К2Р СГМ25, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СГМ - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа, на основе многокамерных газонаполненных разрядников;
25 - импульсный ток, Iimp(10/350), кА;
К2Р - продуктовое направление УЗИП АО "Хакель";
СГМ - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа, на основе многокамерных газонаполненных разрядников;
25 - импульсный ток, Iimp(10/350), кА;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СГМ25 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП коммутирующего типа класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Iimp (10/350) = 25 кА. Выпускаются по ТУ 3428-002-79740390-2007.
Документация
- Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14)
- Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
- Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
- Certificate of conformity of the quality management system GOST R ISO 9001-2015
- Листовка "УЗИП электрооборудования распределительный сетей до 1000 В", 2024
- STEP 3D-модель УЗИП серии К2Р СГ, К2Р СГМ, К2Р СК
-
- гибкий многожильный2.5÷25 мм²
-
- жесткий одножильный2.5÷35 мм²
-
Вес, кг0.195
-
Вид защитыL/N , L/PEN, L/PE
-
Временное перенапряжение, Ut1200 В/ 0.2 с
-
Время срабатывания, tA< 100 нс
-
Высота, мм91
-
Гарантийный срок5 лет
-
Глубина, мм66
-
ГОСТГОСТ IEC 61643-11-2013
-
Длина зачистки проводников15 мм
-
Импульсный ток, Iimp (10/350)25 кА
-
Испытательный импульс, Uoc (1.2/50)20 кВ
-
Исходная категория k2elУЗИП/УЗИП электрооборудования сетей до 1000 В/УЗИП класса испытаний I+II+III/УЗИП серии К2Р СГМ
-
Каталожный номерР123 026
-
Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляцией
-
Класс испытаний УЗИП по ГОСТ IEC 61643-11I+II+III
-
Климатическое исполнение по ГОСТ 15150-69УХЛ2.1**
-
Количество в упаковке1, шт.
-
Количество модулей DIN2
-
Количество полюсов1
-
Коммутируемый заряд, Q12.5 A×с
-
Максимальное длительное рабочее напряжение, Uс255 В AC
-
Максимальный разрядный ток, Imax (8/20)120 кА
-
Материал корпусаPolyamid PA66, UL94 V-0
-
Минимальный заказ1, шт.
-
МонтажDIN-рейка 35 мм
-
НаименованиеК2Р СГМ25 - устройство защитное
-
Номинальный момент затяжки винтовых клемм4.0 H•м
-
Номинальный разрядный ток, In(8/20)60 кА
-
Номинальный ток короткого замыкания, Isccr80 кАrms
-
ОКПД 227.12.23.190
-
Отключающая способность сопровождающего тока, Ifi1.0 кА
-
Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT
-
Рабочая температура-60°C...+80°C
-
Сопротивление изоляции> 1000 МОм
-
Средний срок службы до списания, Тсл.ср.сп≥ 25 лет
-
Средний срок сохраняемости, Т с.ср2 года
-
Средняя наработка до отказа, Тср780 000 часов
-
Статус источникаВ наличии: 2 шт.
-
Степень защиты по ГОСТ 14254-2015IP20
-
Тип клеммвинтовые
-
Тип корпусамоноблочный
-
ТН ВЭД8536 30
-
ТУТУ 3428-002-79740390-2007
-
Удельная энергия, W/R156 кДж/Ом
-
Уровень напряжения защиты при Iimp, Up< 1.5 кB
-
Цвет корпусасерый
-
Ширина, мм36
